中国のプロのEPSマシンの1つとして寧波PinSheng機械メーカー、私たちは高品質のEPSブロック成形機を製造しています。私たちからPinshengEPSブロック成形機を購入することを歓迎します。

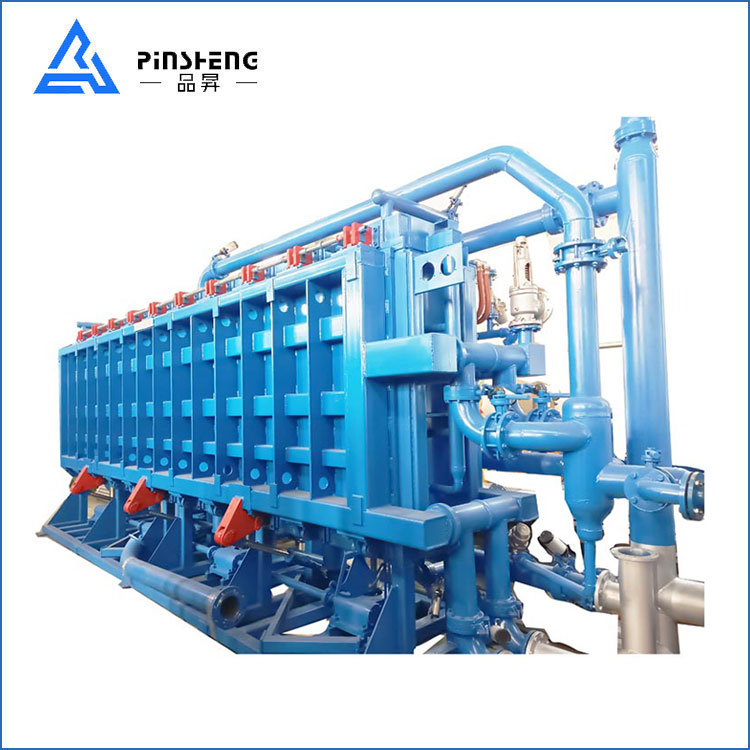

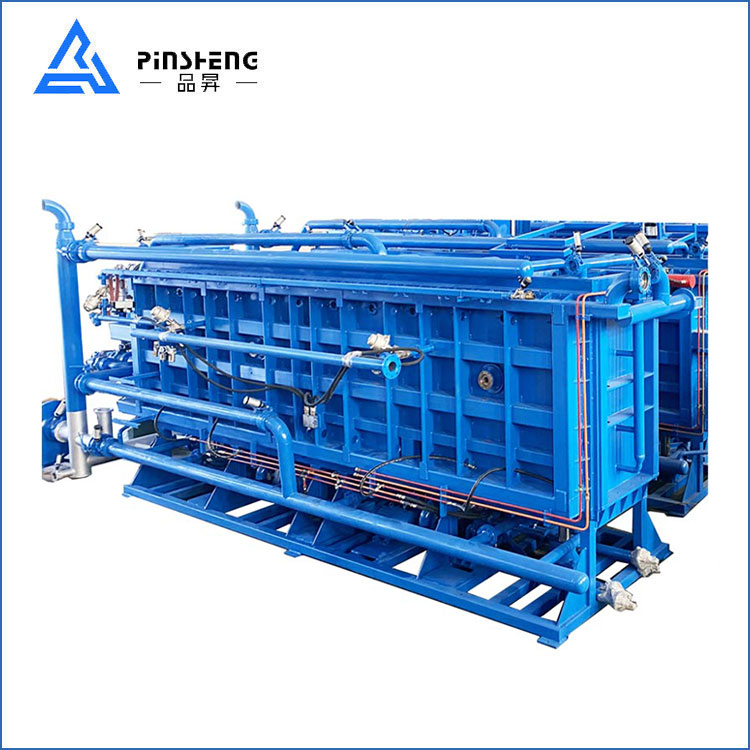

ピンシェンEPSブロック成形機
製品導入
モデル:PSBM200-800VC / AC
ブランド:PinSheng
機械的構造:
a。機械の型は、機械の追加の安全性のために高い強度を保証する強力な長方形のチューブと鋼板に溶接されています。
b。熱処理後、すべてのモールドフレームはサンドブラストで処理され、腐食性能と機器の耐用年数を大幅に改善します
c。マルチセーフティ保護のために3つのドイツゲージと安全弁を採用しています。
蒸気システム:
1つの大きな蒸気バルブ制御システムと比較して3つのボールバルブは、ISO標準のバタフライバルブで20%の蒸気を節約し、安定性を大幅に向上させ、機械の寿命を延ばします。
制御システム:
a。PLC(三菱)とHMI(WEINVIEW)を採用し、操作性を容易にしました。
b。ストロークは、HMI設定、簡単な調整、高精度で制御されるエンコーダーによって調整されます。
アイテム |
単位 |
PSBM200VC |
PSBM300VC |
PSBM400VC |
PSBM600VC |
PSBM800VC |
金型キャビティサイズ |
んん |
2040X1240X630 |
3060X1240X630 |
4080X1240X630 |
6100X1240X630 |
8120X1240X630 |
ブロックサイズ |
12g / L |
x |
3000X1200X600 |
4000X1200X600 |
6000X1200X600 |
8000X1200X600 |
スチームインレット |
んん |
DN100 |
DN100 |
DN150 |
DN150 |
DN200 |
蒸気消費量 |
kg/サイクル |
20-30 |
30〜40 |
45-55 |
60-70 |
80-100 |
蒸気圧 |
Mpa |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
圧縮空気入口 |
んん |
x |
x |
x |
x |
x |
圧縮空気 |
m³/サイクル |
1-1.5 |
1.5-1.8 |
1.8-2 |
2-2.3 |
2.2-2.5 |
圧縮空気 |
Mpa |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
排水蒸気ベント |
んん |
∅125 |
x |
∅200 |
∅200 |
∅250 |
排水ブロワーアウトレット |
んん |
∅125 |
∅125 |
x |
x |
∅200 |
スループット |
15kg/m³ |
5〜12分 |
6〜15分 |
7〜18分 |
8〜18分 |
10〜18分 |
接続された負荷 |
kw |
9.5 |
11 |
13 |
13 |
16.5 |
外形寸法 |
んん |
4000X2200X2900 |
5030X2270X2900 |
6600X2550X2900 |
8500X2700X2900 |
11300X2800X3100 |
重さ |
kg |
4200 |
6000 |
8500 |
9500 |
13800 |
